    Laboratoire d’Astrophysique de Marseille

    Plateforme technologique SPATIAL

    Notre laboratoire développe des instruments d’observation spatiale dédiés à la recherche en Astrophysique.
    La plateforme SPATIAL du LAM est dédiée à l’assemblage, l’intégration et le test de ces instruments avant leur lancement. La description de ces moyens reste très macroscopique mais permet d’avoir un aperçu des capacités techniques de la plateforme. La plateforme SPATIAL fournit les moyens nécessaires à la réalisation des activités d’AIT sur ces instruments.

    • Salles propres

      La plateforme SPATIAL est équipée de 1000 m² de salles blanches avec toutes les servitudes et moyens de manutention nécessaires à leur fonctionnement. Elles sont principalement composées de :
      – ISO 8 hall : 400 m²
      – ISO 8 Salle de vibrations : 25 m²
      – ISO 7 salles de préparation : 25 m² and 30 m²
      – ISO 5 salles d’intégration optique : 35 m², 35 m² and 40 m²

    • Vibrations

      Qualifier les instruments spatiaux pour le lancement. Choc et essais avec des excitations sinusoïdales et aléatoires.

      Principales caractéristiques techniques

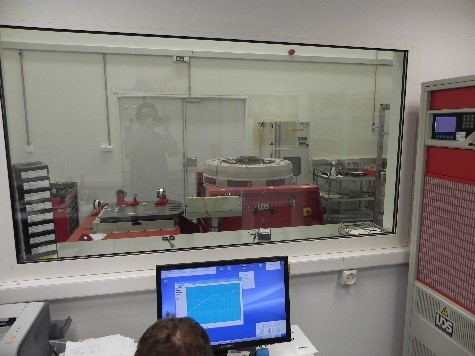

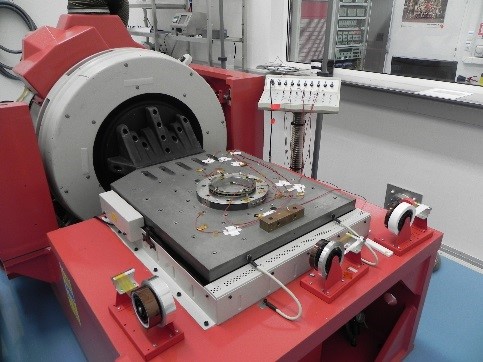

      Le pot vibrant sert à simuler les vibrations subies par un instrument de satellite pendant sa phase de lancement dans l’espace. Il est situé dans une salle de propreté ISO 8 qui peut être portée à iso 5.

      – Air-cooled electrodynamic shaker : LDS V875/440 35 KN
      – Slip Low Pressure Table: LPT 600, 600mm x 600 mm
      – Cleanliness environment up to ISO 5 level
      – Spectral Dynamics SD 2560 with 28 channelsPower amplifier : LDS SPAK 35/40
      – Acquisition & control system : Spectral Dynamics – SD 2560 with 28 channels
      – Piezo and ICP Accelerometers : ~ 30 ENDEVCO and ~15 B&K types

      Signal conditioning
      – B&K 2525 pre-amp stage : 2 dedicated channels for pilot and control
      – B&K NEXUS : 16 voies
      – PC under Linux ‘jaguar System’
      – Printing curves

      Principaux (sous-)systèmes vibrés
      – NAC (Rosetta)
      – Spire Mechanism (Herschel)
      – NI-DS (Euclid Nisp)

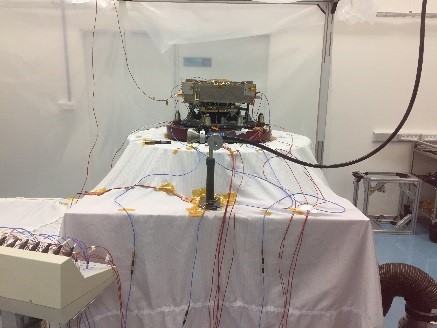

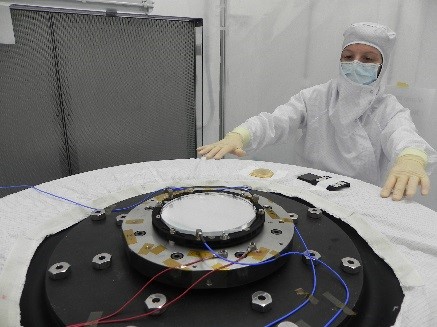

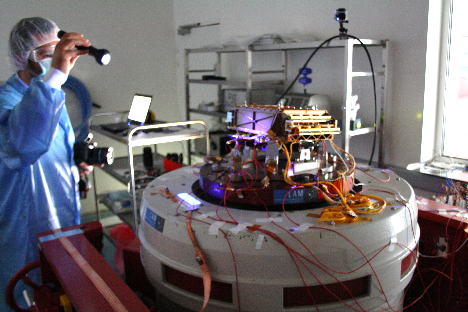

      Campagne de vibrations NI-DS et NI-GS d’Euclid NISP
      Euclid est une mission de l’ESA qui sera lancée en 2024 pour comprendre la nature de la matière et de l’énergie noires. Le NISP est l’un des deux instruments d’Euclid utilisés pour cartographier la géométrie de l’Univers sombre. Le NI-DS et le NI-GS sont des sous-systèmes optiques et de détection du NISP. Tous les modèles NI-DS et NI-GS (y compris celui de vol) sont soumis à des vibrations sur le système d’essai de vibrations LAM. L’image ci-dessous montre les vibrations du modèle de qualification NI-DS et du modèle de vol NI-GS.

    • Chambres NAC et COL

      Simuler les conditions de l’espace

      Description globale
      La chambre à vide NAC est destinée aux cycles thermiques, aux tests d’équilibre thermique ou aux qualifications d’instruments ou de sous-systèmes embarqués sur des satellites. Son volume utile est de 2,5 m3. La chambre COL est destinée à la recherche sur les micro-composants optiques. Son volume utile est de 0,06 m3.

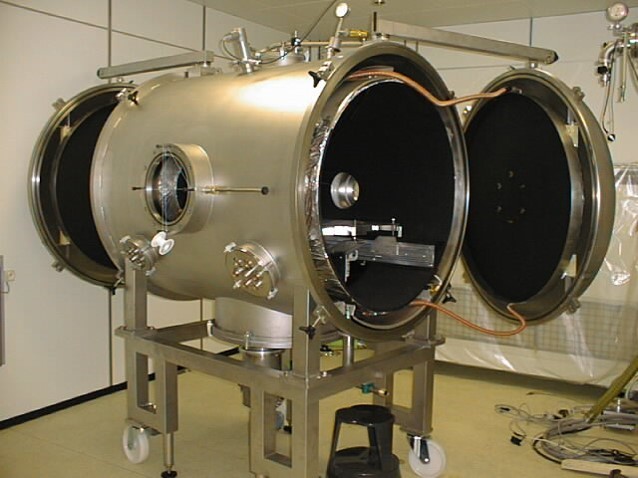

      La chambre NAC
      Le volume utile est de 2,5 m3 et ses dimensions sont :
      – Longueur : 1000mm
      – Largeur : 800 mm
      – Hauteur : 405 mm

      Principales caractéristiques techniques :
      – Niveau de propreté du bâtiment : ISO8
      – Niveau de vide <=10-5 mbar
      – Plage de températures de l’environnement de 353 K à 80 K

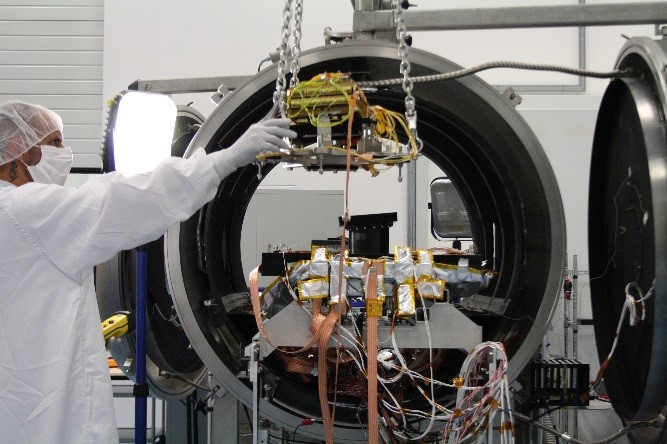

      Ce moyen peut être adapté à des demandes de tests spécifiques sur demande. Main (sub)systems tested : NAC (Rosetta) ; HRS (Herschel), HFI (Planck), NI-DS (Euclid Nisp) .

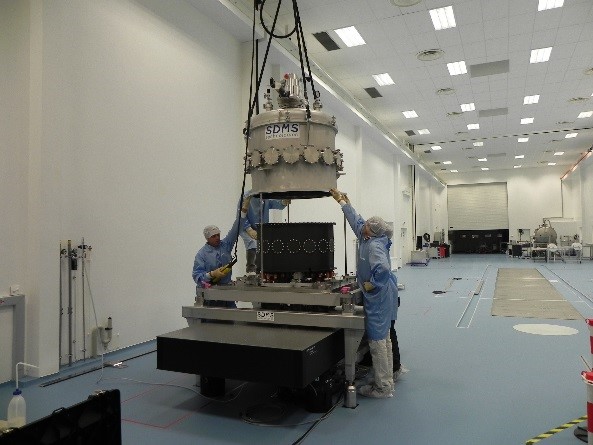

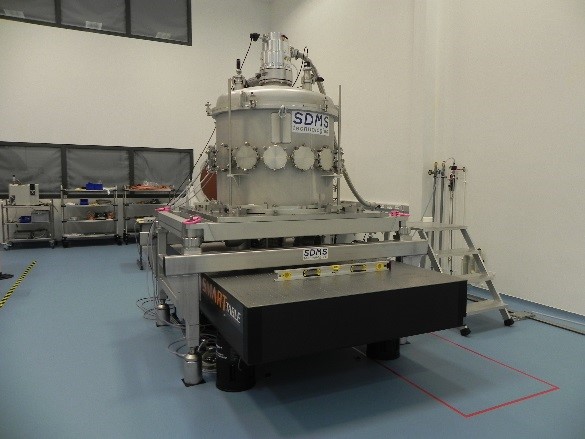

      La chambre COL
      Le volume utile est de 0,6 m3 et ses dimensions sont :
      – Diamètre : 400 mm
      – Hauteur : 400 mm

      Ce volume est constitué d’une table opto-thermique, d’une virole et de son couvercle. Cet ensemble en aluminium est soutenu par trois pieds en invar reliés à un banc optique amorti.

      Le COL comporte seize hublots permettant des alignements optiques internes et externes. Principales caractéristiques techniques :
      – Niveau de propreté du bâtiment : ISO8
      – Niveau de vide <=10-5 mbar
      – Plage de températures de l’environnement de 330 K à 30 K

    • The PBEM and BE chambers

      Cuire des composants ou sous-systèmes spatiaux de vol.

      Description globale
      Les chambres PBEM et BE sont destinées au nettoyage des composants ou des sous-systèmes des satellites afin d’éviter la pollution des optiques de vol des instruments. Les volumes utiles respectifs sont de 0,1 et 2 m3.

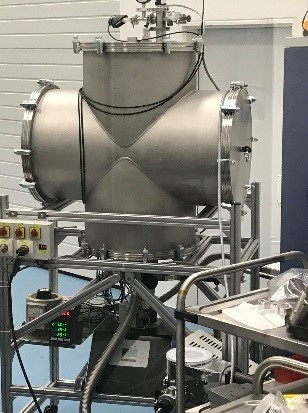

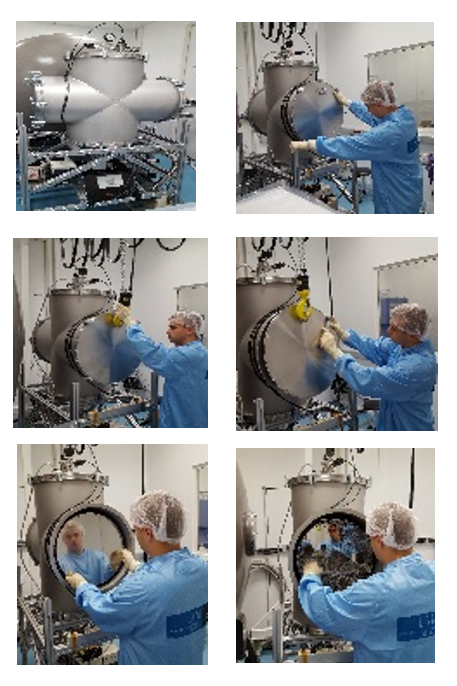

      La chambre PBEM
      Le volume utile du four est de 0,1 m3 et ses dimensions sont :
      – Diamètre : 0.45 mm
      – Hauteur : 0.65 mm

      Caractéristiques techniques principales :
      – Niveau de propreté du bâtiment : ISO8
      – Niveau de vide <=10-5 mbar
      – Plage de températures de l’environnement de 393 K à la température ambiante

      Les pièces à cuire sont placées dans le four et peuvent être chauffées jusqu’à 120 ° C dans des conditions de vide secondaire et pendant une période de plusieurs jours en continu.
      Principaux (sous-)systèmes cuits : NI-TC et montages de NI-GS (Euclid Nisp) .

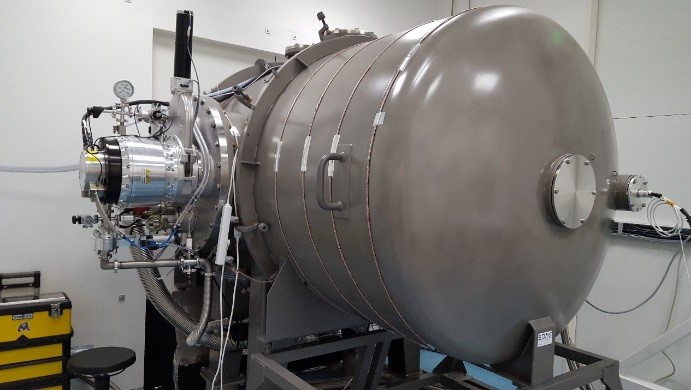

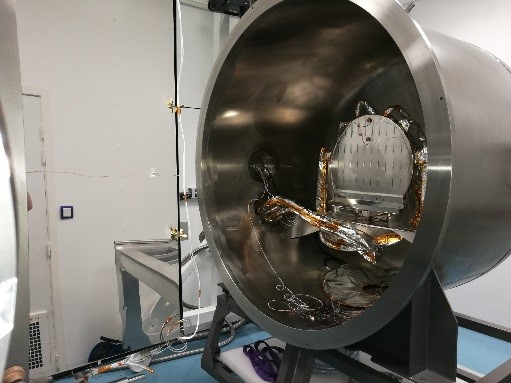

      La chambre BE
      Le volume utile du four est de 2 m3 et ses dimensions sont :
      – Longueur : 2000 mm
      – Largeur : 1000 mm
      – Hauteur : 1000 mm

      Les pièces à cuire sont placées dans le four et peuvent être chauffées jusqu’à 120 ° C dans des conditions de vide secondaire et pendant une période de plusieurs jours en continu.

      Principales caractéristiques techniques :
      – Niveau de propreté du bâtiment : ISO8
      – Niveau de vide <=10-5 mbar
      – Plage de températures du four : de 393 K à la température ambiante
      – Température du piège à froid <=120 k

      Principaux (sous-)systèmes cuits : NI-TC et NI-GS (Euclid Nisp) .

    • La chambre ERIOS

      Tester les instruments et satellites dans les conditions de vol

      Description Globale

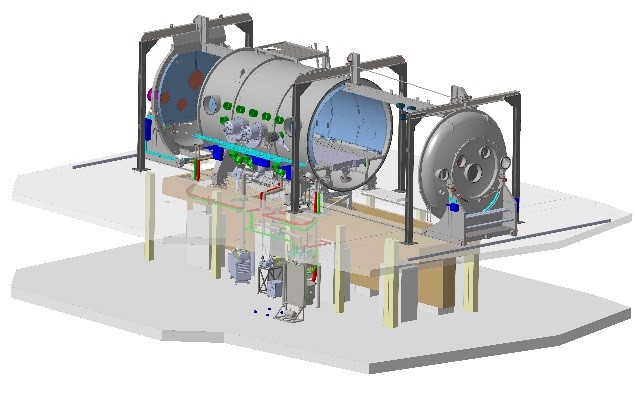

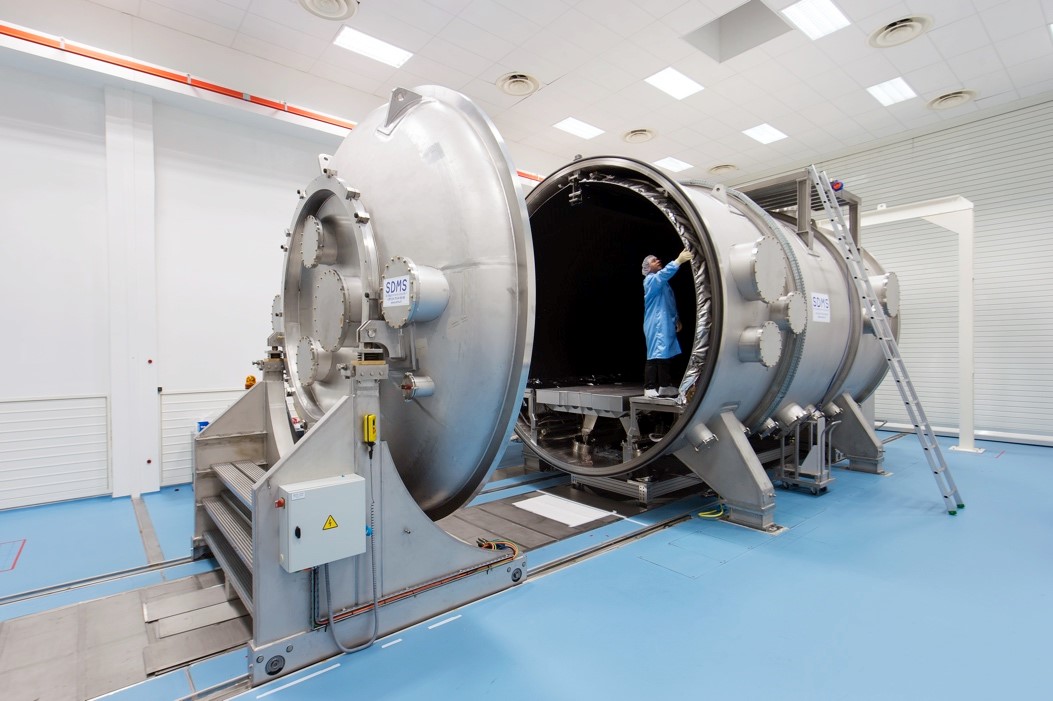

      ERIOS, l’élément principal de la plateforme SPATIAL du LAM, est une grande chambre de simulation spatiale thermo-vide pour l’étalonnage, le réglage et l’intégration d’instruments spatiaux qui combine le vide, une température proche de 80 K et un banc optique à très haute stabilité mécanique.

      Caractéristiques techniques principales
      Le volume utile est de 50 m3 et les dimensions globales de la chambre sont de :
      – Diamètre : 4000 mm
      – Longueur : 6000 mm

      Principales caractéristiques techniques :
      – Niveau de propreté du bâtiment : ISO8
      – Niveau de vide <=10-5 mbar
      – Plage de températures de l’environnement de 353 K à 80 K
      – Dimensions du banc optique : 1,5 m * 6 m
      – Stabilité mécanique du banc optique <= 10-7 g

      Pour assurer la stabilité, et donc la précision des mesures, le banc optique est relié à un bloc de béton de 100 tons sous le plancher reposant sur des piliers via des boîtes à ressort.
      Principaux (sous-)systèmes testés : Nisp STM, Nisp EM et Nisp FM (Euclid Nisp) + GSEs associés.

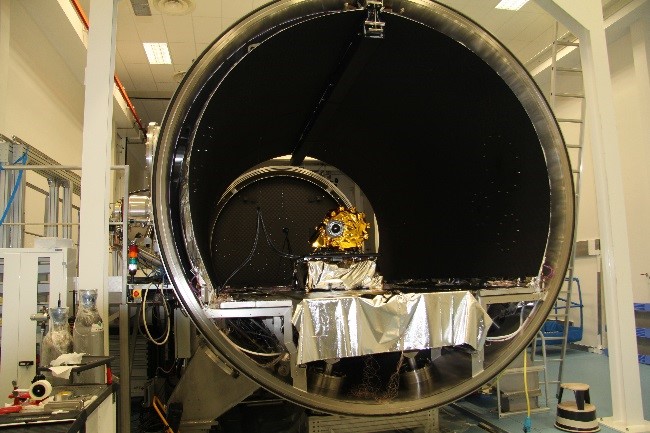

      Euclid Nisp : la première campagne ERIOS TB/TV

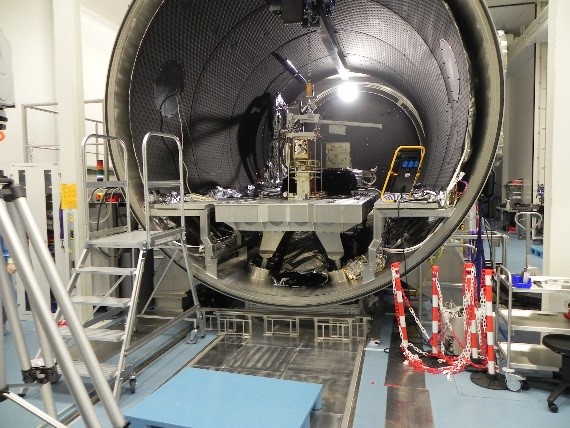

      Euclid est une mission de l’ESA qui sera lancée en 2024 pour comprendre la nature de la matière et de l’énergie noire. Le NISP est l’un des deux instruments d’Euclid utilisés pour cartographier la géométrie de l’Univers sombre. Tous les modèles du NISP (y compris le modèle de vol) ont été entièrement intégrés au LAM et testés dans ERIOS dans son environnement de vol. L’image ci-dessous montre la configuration de test à blanc qui a été utilisée pour effectuer les tests d’acceptation finaux du NISP avant sa livraison à la charge utile.
